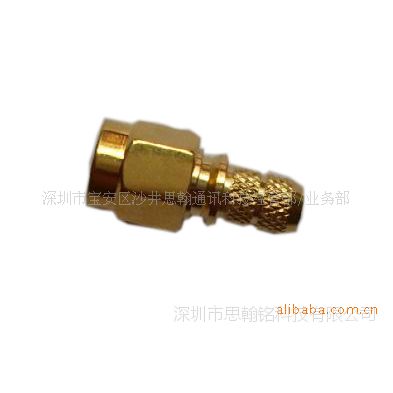

SMA型产品是一种应用比较广泛的小型螺纹连接的同轴连接器,它的特性阻抗为50欧姆,具有频带宽,性能优和高可靠的特点.适用于无线网络,程序控制,微波设备和数字通信系统连接RF电缆或微带线.SMA型连接器可配上相同阻抗同轴电缆和射频同轴连接器如（RG316、RG178、RG58、LMR200、MMCX,SMA，N……）高性能测试设备跳线.ROSH。我司SMA型产品有软电缆连接器、天线专用连接器、半刚电缆连接器、印制电路板连接器、印制板/软电缆连接器、螺母安装终端连接器、法兰安装终端连接器、微带连接器、极性相反连接器及相同类型转接器。
■ 主要技术特性 MAJOR TECHNICAL CHARACTERISTICS
     温度范围 Temperature Range        -55~+155℃(PE Cable -40~+85℃)
      振    动 Vibration                   98m/S2(10~2000Hz)10g
 特性阻抗  Impedance                50Ω
 频频范围  Frequency Range          DC~12.4GHz(Semi-Rigled Cable DC-18GHz)
 工作电压  Working Voltage           335V r.m.s    at sea level
 耐    压  Withstanding Voltage        1000V r.m.s    at sea level
 接触电阻  Contact Resistance
            内导体之间 Center Contact             ≤3mΩ
            外导体之间 Outer Contact              ≤2.5mΩ
绝缘电阻  Insulation  Resistance                   ≥5000MΩ
内导体保持力  Center conductor retention force     ≥0.28N
连接螺套保持力  Coupling nut retention force        ≥180N
插入损耗    Insertion Loss                          ≤0.15dB/6GHz
电压驻波比  Voltage Standing Wave Ratio
              直式  Straight            软电缆       ≤1.10+0.02f
                                      半刚电缆    ≤1.07+0.018f
           弯式  Right angle       软电缆       ≤1.20+0.03f
                        半刚电缆    ≤1.17+0.02f
耐用性  Durability(mating)                        ≥500次（cycles）
■ 材料涂覆  MATERIAL ＆ PLATING
      壳体  body                 黄铜  brass                镀硬金  gold plated
     插针  pin contact          黄铜  brass                镀硬金  gold plated
   插孔  socket contact           镀青铜 beryllium-copper       镀硬金  gold plated
   弹性接触件 resilient contact    镀青铜 beryllium-copper      镀硬金  gold plated
  绝缘体 insulator           聚四氟乙烯 PTEE
  压接套 crimp ferrule       铜合金 copper alloy      镀镍或镀金 nickel or gold plated
  型密封件 o-ring sealing    硅橡胶 6146 silicone rubber
■ 适用技术标准  APPLICABLE STANDARD
 MIL-C-39012
 CECC 22110
  IEC-60169-15
